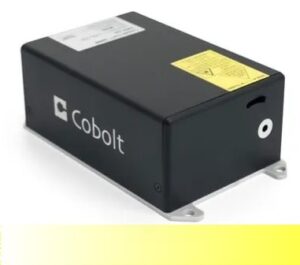

561nmレーザー

561nmレーザーは、1122nmの基本波を非線形結晶により波長変換（第二高調波発生）することで生成される高精度なレーザー光源です。Cobolt社独自のHTCURE技術（光学部品の硬化・固定技術）を採用することで、接合部分の高い耐久性を実現並びに機械的収縮を抑制し、優れた耐衝撃性と耐湿性を兼ね備えることで、長期間にわたり高い信頼性を維持します。

Coboltの561nmレーザーを用いた論文

コリメート3軸ズームシステムによる干渉ベッセルビームのサイドローブキャンセル
ゴルジ体における糖転移酵素のサブゴルジ局在を3D超解像イメージングで解読高解像度
多色多焦点3D顕微鏡における空間光変調器のその場最適化の使用

その他の関連論文はこちらの論文一覧ページからご覧いただけます。

製品の特徴

・優れた光学的安定性と長い可干渉距離

・良好なビーム品質 (M²<1.1)

・独自のHTCure技術による超堅牢な密閉パッケージがもたらす高信頼性

・24ヶ月保証

・PCからの簡単制御

561nmレーザーに対応するシリーズ

・04シリーズ

初期からある全て固体レーザーのシリーズとなり、ファイバーピグテイル及びAOM付モデルもございます。04シリーズ 561nmレーザーの最大出力は200mWとなります。商品名はJiveです。

・05シリーズ

強励起が必要なレーザー波長を発生させるため、最も大きな筐体サイズとなります。
04シリーズよりも高い出力で発振可能の他、320nmや355nmレーザー光など、他のシリーズでは得られない波長を発振することができます。05シリーズ 561nmレーザーの最大出力は1000mWとなります。商品名はJiveです。

・06シリーズ

近年登場した最も小型なシリーズです。主に150 MHzまでの変調可能な半導体レーザーとなりますが、532nm, 553nm, 561nmレーザーでは50kHzの変調可能な固体レーザーとなります。また、ファイバーピグテイルオプションをお選びいただけます。
06シリーズ 561nmレーザーの最大出力は200mWとなります。

・08シリーズ

半導体レーザーを狭帯域化させたモデルと数種類の固体レーザーになります。オプションでファイバーピグテイルとアイソレーターをお選びいただけます。
08シリーズ 561nmレーザーの最大出力は200mWとなります。

製品の仕様

仕様	561nmレーザー Jive
	04シリーズ	05シリーズ
出力	50, 75, 100, 150, 200 mW	200, 300, 500, 750, 1000 mW
ビーム横モード	TEM₀₀ M² < 1.1	TEM₀₀ M² < 1.1
ビーム径	700 μm ±50 μm	700 μm ±50 μm
ビームシンメトリー	> 0.95:1	> 0.95:1
スペクトル幅	< 1 MHz	< 500 kHz
ノイズ（pk-pk） 20Hz〜20MHz	< 2 % (典型値:<1.5 %)	< 2 %
ノイズ（rms） 20Hz〜20MHz	< 0.25 % (典型値:<0.15 %)	< 0.2 %
長時間安定度（±2℃, 8時間）	< 2％	< 2％
拡がり角	< 1.2 mrad (全角)	< 1.1 mrad (全角)
波長安定性（±2℃, 8時間）	<1 pm	<1 pm
消光比	> 100 : 1（垂直）	> 100 : 1（垂直）
保証期間	24ヶ月	24ヶ月
通信	RS-232またはUSB	RS-232またはUSB
レーザーヘッドサイズ	125 × 70 × 45 ㎜	102× 60 × 40 ㎜
コントローラーサイズ	190 ｘ 72 ｘ 28 ㎜	190 ｘ 72 ｘ 28 ㎜

仕様	561nmレーザー
波長公差	561.2±0.3 nm
出力	25, 50, 100, 200 mW
広がり角	< 1.2 mrad
ビーム横モード	TEM₀₀ M² < 1.1
ビーム径	700 μm ±70 μm
ビームシンメトリー	> 0.95:1
スペクトル幅	< 1 MHz
光ノイズ（rms） 250Hz〜2MHz	< 0.25 %
長時間安定度（8時間）	< 2.0 ％
消光比	> 100 : 1　垂直
デジタルパワーモジュレーション	変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB)
アナログパワーモジュレーション	変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB)
デジタルカレントモジュレーション	変調周波数：10 kHz
アナログカレントモジュレーション	変調周波数：10 kHz 消光比> 10 000 000 : 1 (>70dB)
通信	RS-232又はUSB
レーザヘッドサイズ	100 × 40 × 40 ㎜
コントローラサイズ	82 ｘ 56.6 ｘ 32 ㎜
保証期間	24ヶ月

仕様	561nmレーザー
	08シリーズ
出力	25, 50, 100, 200 mW
横モード	TEM₀₀ M² < 1.1
ビーム径	700 μm ±70 μm
ビーム対称性	> 0.95:1
スペクトル幅	< 1 MHz
ノイズ（rms） 20Hz〜2MHz	< 0.25 % (典型値 <0.15 %)
長時間安定度（ 8時間）	< 2.0 ％
拡がり角	<1.2 mrad
消光比	> 100 : 1（垂直）
通信	RS-232又はUSB
レーザーヘッドサイズ	100 x 40 x 40 mm
コントローラーサイズ	60 x 85 x 35 mm
